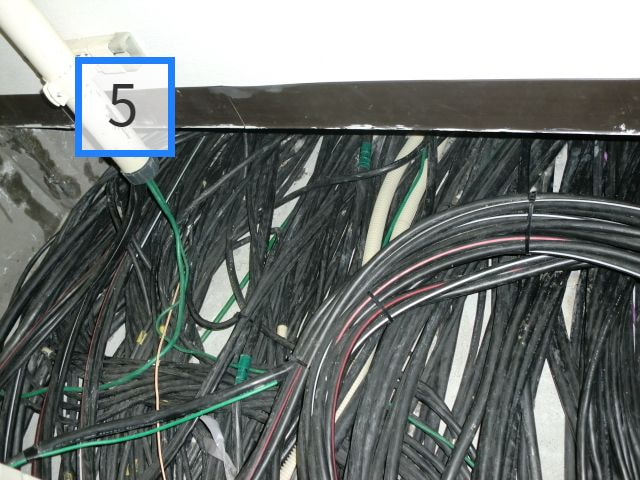

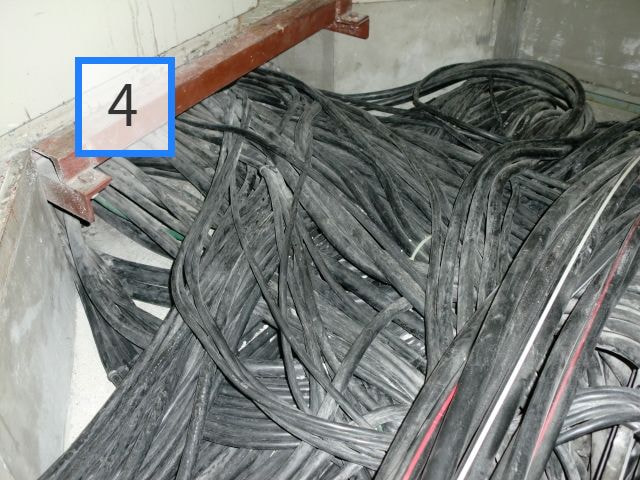

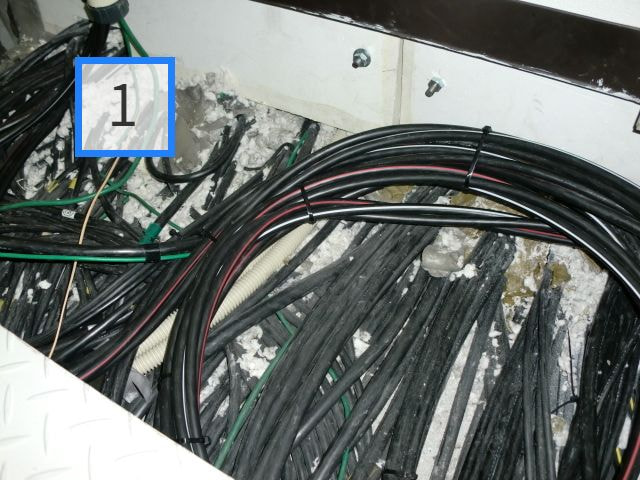

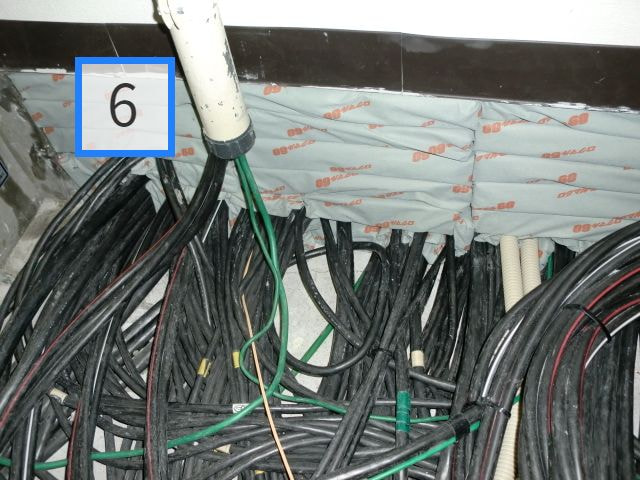

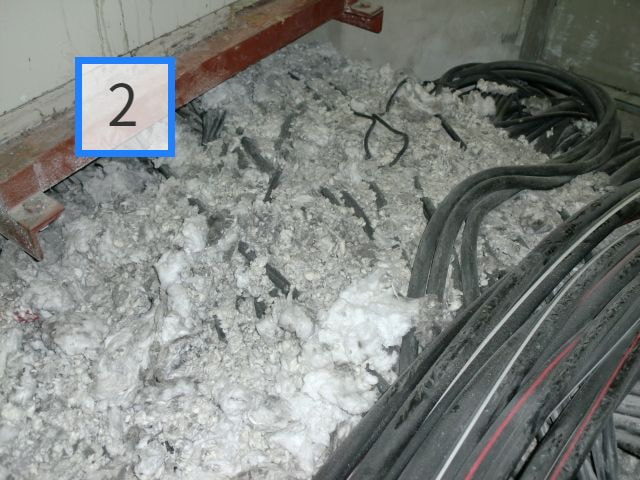

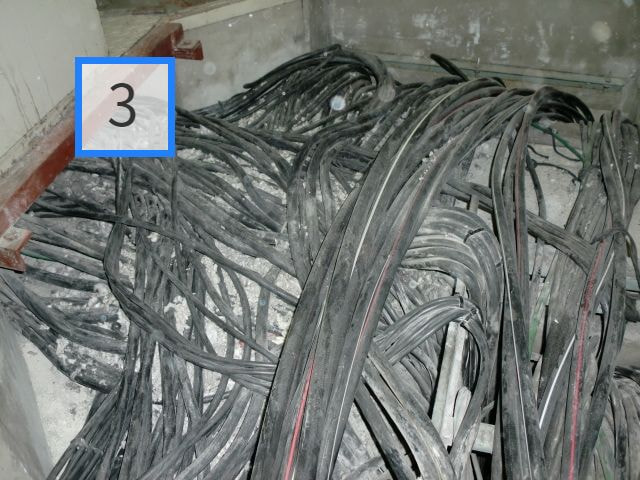

1⃣【表側復旧前】ケイカル板が破損、耐熱シール材が脱落し、充填されていたロックウールが散乱している。 2⃣【裏側復旧前】ケイカル板が破損し、充填されていたロックウールが全面に散乱している。 3⃣【裏側復旧中】破損したケイカル板を撤去し、全面に散乱したロックウールを清掃します。 4⃣【裏側清掃完了】ケーブルの隙間のロックウールもくまなく清掃します。 5⃣【表側清掃完了】破損したケイカル板、耐熱シール材、散乱したロックウールを撤去し、清掃します。 6⃣【表側施工完了】後の通線を考慮し、メンテナンスに優れた耐火ブロックにて施工完了。

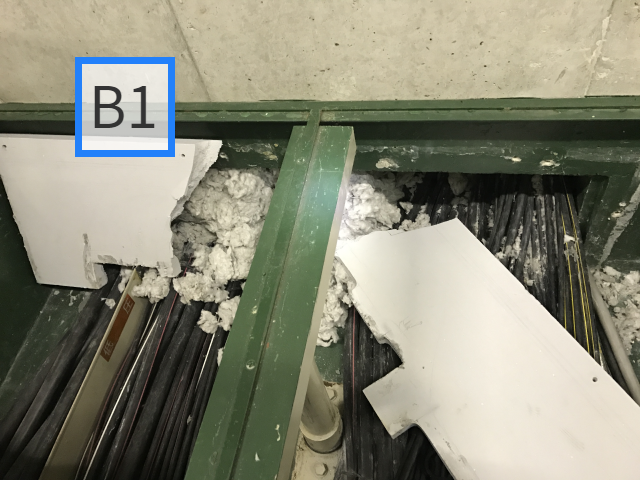

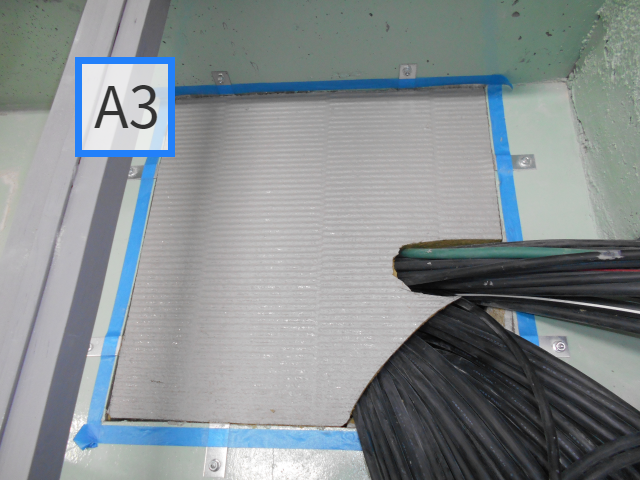

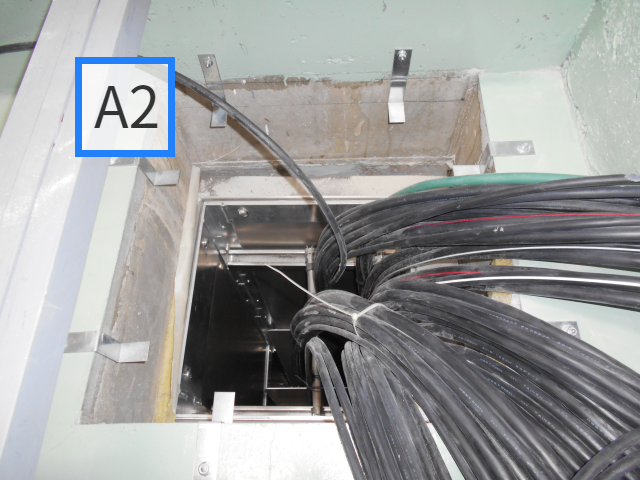

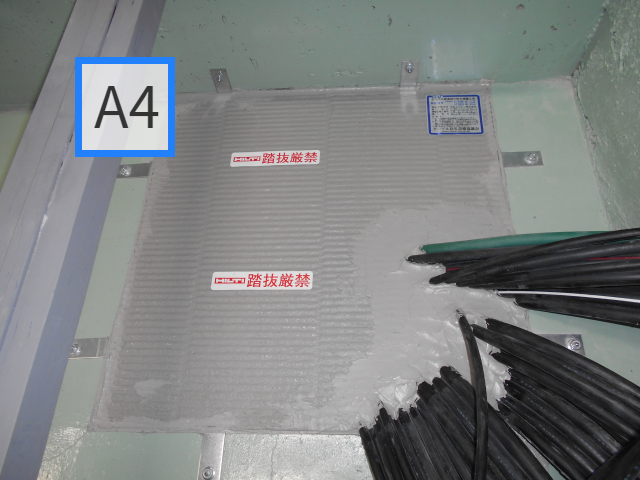

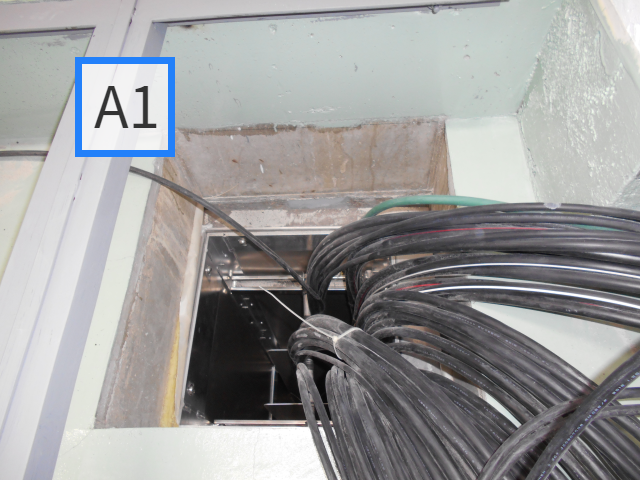

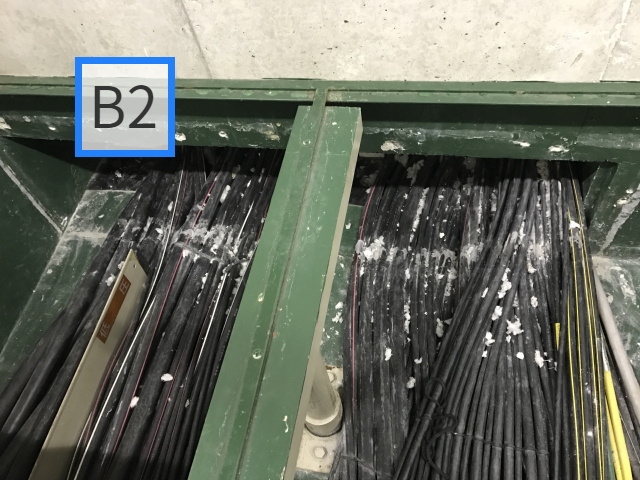

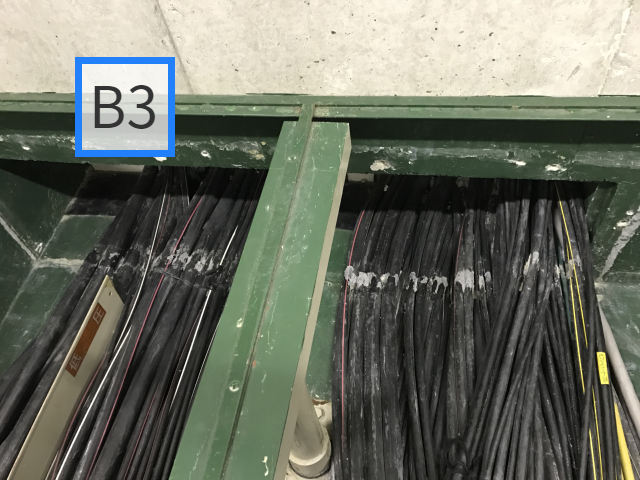

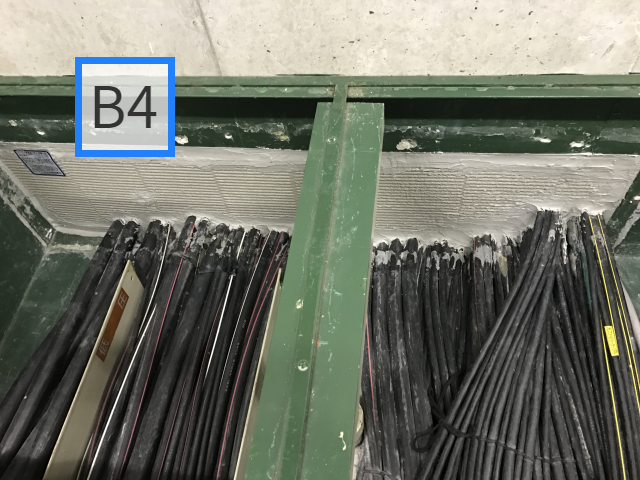

【施工前】ケーブルが直に貫通する場合は開口部に接触し傷が付かないように注意する。 【施工中】受け金具を取り付ける際にも、ケーブルに傷を付けないよう注意し設置する。 【施工中】ロックウールボードを加工、取付。流れ込むケーブルの裏側、隙間に注意し充填する。 【施工完了】耐火シーラントを隙間なく充填。ケーブルの裏側、隙間にもしっかりと充填する。 【撤去前】通線によりケイカル板の破損、耐熱シール材の脱落、内部のロックウールも散乱している。 【撤去完了】破損したケイカル板、脱落した耐熱シール材、散乱したロックウールを撤去します。 【清掃完了】ケーブルの隙間のケイカル板の端材、脱落したシール材もくまなく清掃します。 【新設施工完了】ケーブルの隙間に注意し、耐火シーラントをしっかりと充填し完了。
